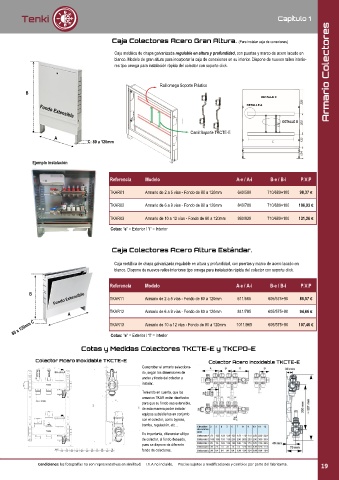

Page 19 - TARIFA TENKI 2022_v1.1

Capítulo 1

Caja Colectores Acero Gran Altura. (Para instalar caja de conexiones)

Caja metálica de chapa galvanizada regulable en altura y profundidad, con puertas y marco de acero lacado en
blanco. Modelo de gran altura para incorporar la caja de conexiones en su interior. Dispone de nuevos railes interio-
res tipo omega para instalación rápida del colector con soporte click. Armario Colectores

Rail omega Soporte Plástico
B

Carril Soporte TKCTE-E
A
C: 80 a 120mm

Ejemplo instalación

Referencia Modelo A-e / A-i B-e / B-i P.V.P

TKAR01 Armario de 2 a 5 vías - Fondo de 80 a 120mm 640/580 710/680+100 98,37 €
TKAR02 Armario de 6 a 9 vías - Fondo de 80 a 120mm 840/780 710/680+100 106,93 €

TKAR03 Armario de 10 a 12 vías - Fondo de 80 a 120mm 990/930 710/680+100 131,26 €

Cotas: “e” = Exterior / “i” = Interior

Caja Colectores Acero Altura Estándar.

Caja metálica de chapa galvanizada regulable en altura y profundidad, con puertas y marco de acero lacado en
blanco. Dispone de nuevos railes interiores tipo omega para instalación rápida del colector con soporte click.

Referencia Modelo A-e / A-i B-e / B-i P.V.P
B
TKAR11 Armario de 2 a 5 vías - Fondo de 80 a 120mm 611/565 605/575+90 85,57 €

TKAR12 Armario de 6 a 9 vías - Fondo de 80 a 120mm 841/795 605/575+90 94,66 €
A
TKAR13 Armario de 10 a 12 vías - Fondo de 80 a 120mm 1011/965 605/575+90 107,46 €
Cotas: “e” = Exterior / “i” = Interior

Cotas y Medidas Colectores TKCTE-E y TKCPO-E

Colector Acero Inoxidable TKCTE-E Colector Acero Inoxidable TKCTE-E
Comprobar el armario selecciona-
do, según las dimensiones de
ancho y fondo del colector a
instalar.
Teniendo en cuenta, que los
armarios TKAR están diseñados
para que su fondo sea extensible,
de esta manera poder instalar
equipos subsidiarios en conjunto
con el colector, como bypass,
bomba, regulación, etc…
Es importante, diferenciar el tipo
de colector, al fondo deseado,
pues se dispone de diferente
fondo de colectores.

Condiciones: las fotografías no son representativas en similitud. I.V.A no incluido. Precios sujetos a modificaciones y cambios por parte del fabricante.
