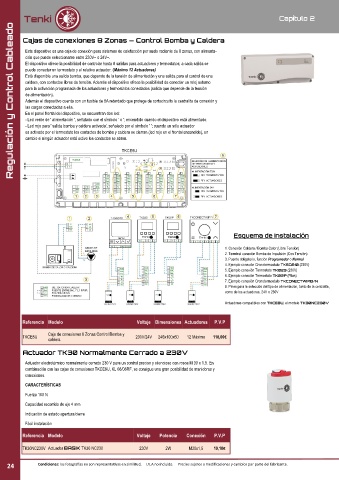

Page 24 - TARIFA TENKI 2022_v1.1

Capítulo 2
Regulación y Control Cableado

Cajas de conexiones 8 Zonas — Control Bomba y Caldera

Este dispositivo es una caja de conexión para sistemas de calefacción por suelo radiante de 8 zonas, con alimenta-
ción que puede seleccionarse entre 230V~ o 24V~.
El dispositivo ofrece la posibilidad de controlar hasta 8 salidas para actuadores y termostatos; a cada salida se
puede conectar un termostato y el relativo actuador. (Máximo 12 Actuadores)
Está disponible una salida bomba, que depende de la tensión de alimentación y una salida para el control de una
caldera, con contactos libres de tensión. Además el dispositivo ofrece la posibilidad de conectar un reloj externo
para la activación programada de los actuadores y termostatos conectados (salida que depende de la tensión
de alimentación).
Además el dispositivo cuenta con un fusible de 8A retardado que protege de cortocircuito la centralita de conexión y
las cargas conectadas a ella.
En el panel frontal del dispositivo, se encuentran dos led:
- Led verde de ' alimentación ', señalado con el símbolo ' o '; encendido cuando el dispositivo está alimentado.
- Led rojo para ' salida bomba y caldera activada', señalado por el símbolo ' '; cuando un sólo actuador
es activado por el termostato los contactos de bomba y caldera se cierran (led rojo en el frontal encendido), en
cambio si ningún actuador está activo los contactos se abren.

Esquema de Instalación

1. Conexión Caldera / Bomba Calor (Libre Tensión)
2. Terminal conexión Bomba de Impulsión (Con Tensión)
3. Puente obligatorio, función Programador o Normal
4. Ejemplo conexión Cronotermostato TKSQ610 (230V)
5. Ejemplo conexión Termostato TK023 (230V)
6. Ejemplo conexión Termostato TK02P (Pilas)
7. Ejemplo conexión Cronotermostato TKCONECTWIFIB/N
8. Pines para la selección del tipo de alimentación, tanto de la centralita,
como de los actuadores. 24V o 230V

Actuadores compatibles con TKCE8U, el modelo TK30NC230V

Referencia Modelo Voltaje Dimensiones Actuadores P.V.P

Caja de conexiones 8 Zonas Control Bomba y
TKCE8U 230V/24V 245x100x60 12 Máximo 118,00€
caldera
Actuador TK30 Normalmente Cerrado a 230V
Actuador electrotérmico normalmente cerrado 230 V para un control preciso y silencioso con rosca M 30 x 1,5. En
combinación con las cajas de conexiones TKCE8U, KL 06/08RF, se consigue una gran posibilidad de maniobras y
conexiones.
CARACTERÍSTICAS
Fuerza 100 N
Capacidad recorrido de eje 4 mm
Indicación de estado apertura/cierre
Fácil instalación

Referencia Modelo Voltaje Potencia Conexión P.V.P

TK30NC230V Actuador BASIK TK30 NC230 230V 2W M30x1,5 19,18€

24 Condiciones: las fotografías no son representativas en similitud. I.V.A no incluido. Precios sujetos a modificaciones y cambios por parte del fabricante.
