Descripción

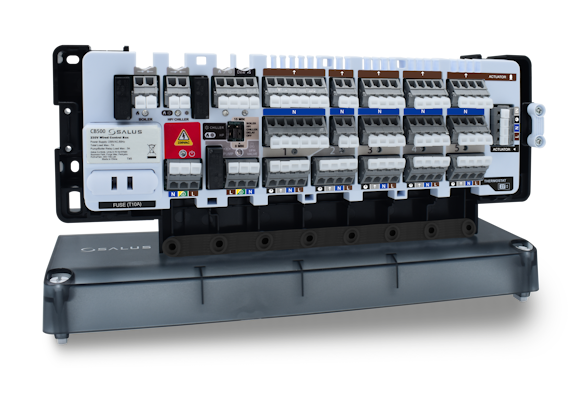

La nueva caja de conexiones TKCB500 es el elemento principal del sistema de control de calefacción/refrigeración por suelo radiante. Dispone de un módulo integrado que controla las fuentes de calefacción´y refrigeración. Con la caja de conexiones puede controlar 5 zonas diferentes. El número de zonas controladas puede aumentarse hasta 20 zonas utilizando módulos adicionales TKCB500X (caja de conexiones principal TKCB500 + tres módulos adicionales TKCB500X). Cada zona individual puede ser controlada por un termostato.

El termostato, que requiere una alimentación de 230 V, debe alimentarse directamente desde la caja de conexiones. La caja TKCB500 dispone de contactos libres de tensión destinados a controlar una caldera. El contacto CO de la bomba de calor le permite pasar del modo calefacción a refrigeración. El contacto CO puede ser libre de tensión o de 0 a 230V respectivamente. Está equipada con salidas de tensión de 230 V para una bomba y un actuador. Las pinzas de resorte permiten una conexión rápida y cómoda de los cables. La caja de conexiones está diseñada para funcionar con actuadores de tipo NC (normalmente cerrado). Se recomienda montarla en superficie o en carril DIN.
